一、產品簡介
1800聚合物加工助劑是由含氟高分子聚合物為基礎結構的添加劑，主要以極低的添加量改善聚烯烴的加工性能,即不會影響樹脂本身的物理性能，也不會影響制品的粘結、印刷和熱封性能，是改善多種樹脂擠出工藝的高效助劑。

二、產品特性
1、消除熔體破裂，提高制品表面光潔度，光亮度，使產品的薄厚度更均勻。
2、減少薄膜晶點，鯊魚皮現象及加工條紋。
3、增強樹脂的流動性，提高制品的拉伸強度、韌性及加工性能。
4、減少或消除機頭析出物(口模積料)，延長連續生產時間。
5、允許擠出溫度敏感性樹脂或需低溫擠出的樹脂。
6、提高配方中LLDPE和填充料的比例，降低成本，提高品質。
7、改善色粉或樹脂的相容性，提高黑色母的分散性，使顏色更亮麗均勻。
8、保持原有背壓的條件下，提高設備的生產能力，并可降低加工溫度。
9、對系統、螺桿有非常好的保護和清潔作用，換料換色快，降低廢品率。

三、主要物理性能
(1)外觀:半透明樹脂顆粒
(2)熔點: > 250度
(3)揮發度: <0. 5%(4)載體: PP、PE

四、應用與添加比例
主要用于HDPE、LDPE、 LLDPE、 PP制品，適用于吹塑、流延、擠出、注塑等加工工藝，如吹塑、軟包裝、農膜、透氣膜、流延膜、拉伸膜、電線電纜、型材管材、拉絲、色母料注塑等行業。建議添加比例: 0. 5%-1. 5%，如果初次使用該產品，建議添加3%的1800加工助劑連續生產3- 5小時，再根據情況降為0.5-1.5%。

五、包裝貯存
1x25kg/袋。本品應儲存于陰涼干燥處，在密封原包裝內可至少保存24個月，本品屬非危險物品，運輸無限制。

六、食品接觸事項
符合美國FDA食品包裝要求，能與食品接觸，如需了解不同國家允許使用劑量水平方面的更多具體信息，請咨詢我司技術服務部。
在HDPE管材中的優點

一、1800聚合物加工助劑在HDPE管材中的優點:
1、消除或減少熔體破裂，提高制品表面光澤度與光潔度。
2，增加流動性，提高制品的韌性及拉伸強度。
3、消除或減少模口積料，解決加工條紋及表面凹凸不平現象，減少停車維修時間，提高加工性能。
4、降低熔體粘度，降低擠出壓力。
5、降低加工溫度，節約成本.
6、提高產量，降低能耗。

二、HDPE擠塑管的分析報告:
實驗條件:
樹脂: HDPE    MI: 0. 45
密度: 0.946g/cm3添加劑: 1800加工助劑
添用量: 1%設備:45單螺桿擠出機口模外徑11.Bamm
內徑: 8. 3mm

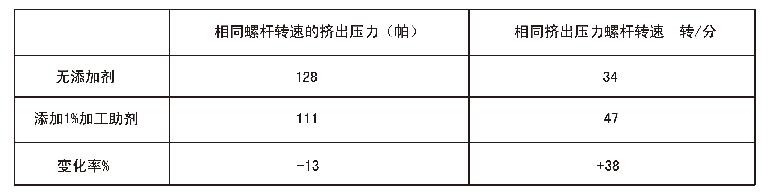

(1)、對擠出壓力的影響表1: 1800加工助劑對HDPE擠出管擠出壓力的影響從表1中看出加入1% 1800加工助劑，螺桿轉速不變時，擠出壓力從128帕降至111帕，擠出壓力下降13%。當螺桿轉速提高，達到起始壓力時螺桿轉速從34轉/分變為47轉/分，轉速提高了38%，測定不同轉速生產量提高了45%。
(2)對擠出溫度的影響在相同的實驗條件下，沒有加入1800聚合物加工助劑時，擠出螺桿轉速34轉/分時，擠出壓力128帕，當加入1800時，螺桿轉速保持34轉/分，擠出壓力保持128帕，擠出溫度可降低20-30o0，加工溫度的降低對降低聚合物熱分解程度，減少模口積料，減少低熔點揮發物的揮發，都是非常有益的。


在LLDPE/LDPE薄膜中的應用

一、1800加工助劑在LLDPE/LDPE薄膜中的應用:
線性低密度聚乙烯(LLDPE) 樹脂分子結構為線性，支鏈比低密度聚乙烯(LDPE) 少且支鏈短，加工剪切粘度與LLDPE有明顯差別。LLDPE剪 切粘度是LDPE的2-5倍，因此利用LDPE加工設備加工LLDPE，普通存在加工溫度高，動力消耗大，生產效率低，容易造成熔體破裂，制品表面粗糙。在LLDPE薄膜加工時，加入含氟聚合物加工助劑將使這些現象得到改善。

二、LLDPE/LDPE薄膜的分析報告:
1、實驗條件樹脂: LLDPE 7042   M1: 2         LDPE F-180   M1: 1. 55助劑:1800加工助劑   添加量: 0. 5%設備:單螺桿擠出   螺桿直徑65L: D=28: 12、1800加工 助劑在LLDPE/LDPE薄膜中的應用效果3、由此表可以明顯看出，在加入1 800加工助劑后，LLDPE含量達到95%以上時，對薄膜的透光率和霧度沒有影響，反而有明顯的提高，產量也有所增加，拉伸強度和斷裂伸長等薄膜質量指標均有很大提高，制品成本有所下降。
